一、產品用途和特點:

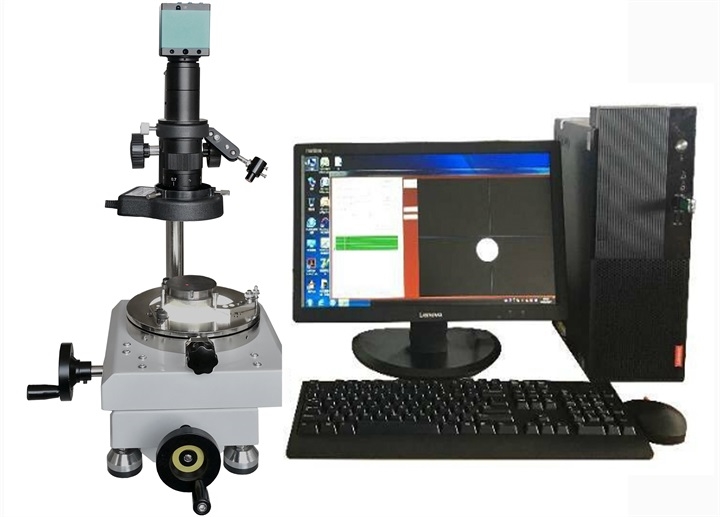

SG689HT型手動噴絲板鏡檢儀(滑臺+測量軟件)結合光學與數碼技術,被廣泛應用于化纖廠和噴絲板廠生產過程中,是檢查噴絲孔形狀、尺寸大小以及是否阻塞的專用檢測儀器。
二、技術指標:
1.顯微鏡物鏡放大倍數:0.7X-4.5X(噴絲板孔大于0.1mm)
2.變倍比 1:6.5
3.工作距離 100mm
4.手輪調焦范圍 40mm
5.升降調節范圍(立柱):110mm,
6.照明:輸入電壓:220,輸出:12V
7.圖像顯示部分:圖像在顯示器上高清放大顯示。
三、設備詳細技術配置:
1.SG689HT型手動噴絲板鏡檢儀主機1臺2.噴絲板定制夾具1套(兼容噴絲板直徑?55-?120mm),也可以定制
①.X導軌及圓周方向全程運行輕巧,平穩。
②.X導軌方向全程移動范圍內成像清晰。
③.圓周方向360°旋轉(適用于同心圓分布圓形噴絲板)
④.X方向,圓周方向均為手搖移動。
3.高清攝像頭1個5.LED上照明光源1只
6.紅外線激光定位指示器1套
7.上光源+激光器指示器連接線1根
8.數據連接線1根
9.噴絲板專用測量軟件1套,檢測噴絲板孔直徑,面積,周長等參數。
